Schallschutzwand mit Schleuse

Für ein führendes europäisches, technisch-wissenschaftliches Dienstleistungsunternehmen, das in den Bereichen Automotive, InfoKom, Mobilität, Energie & Umwelt, Luftfahrt, Raumfahrt, Verteidigung & Sicherheit tätig ist, realisierte die Firma Metal-Con. folgendes Schallschutz-Projekt:

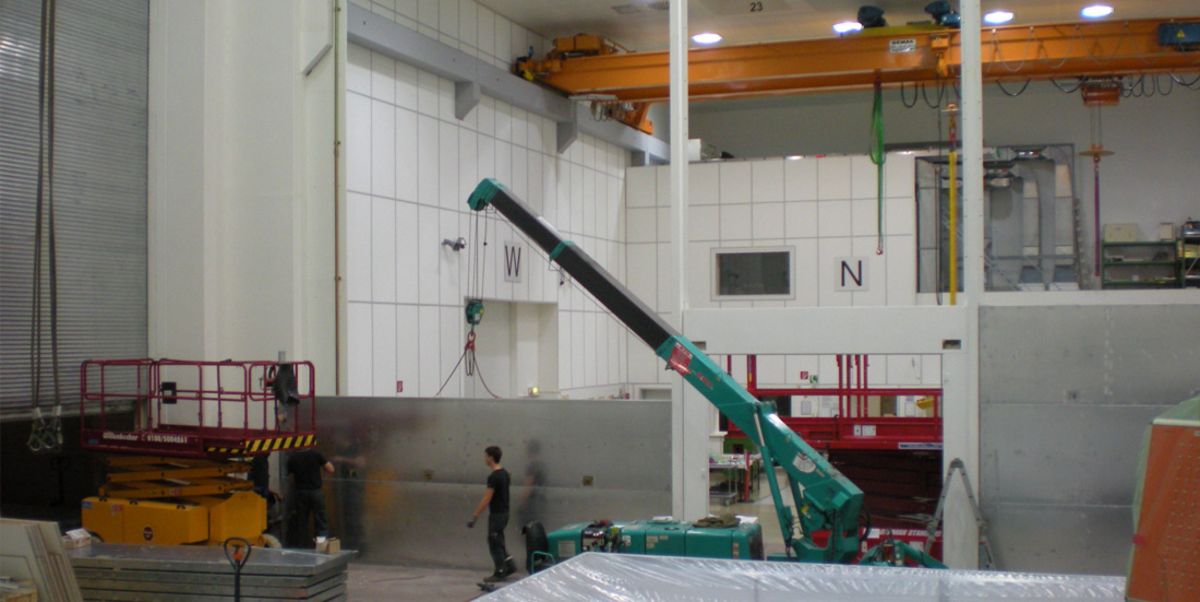

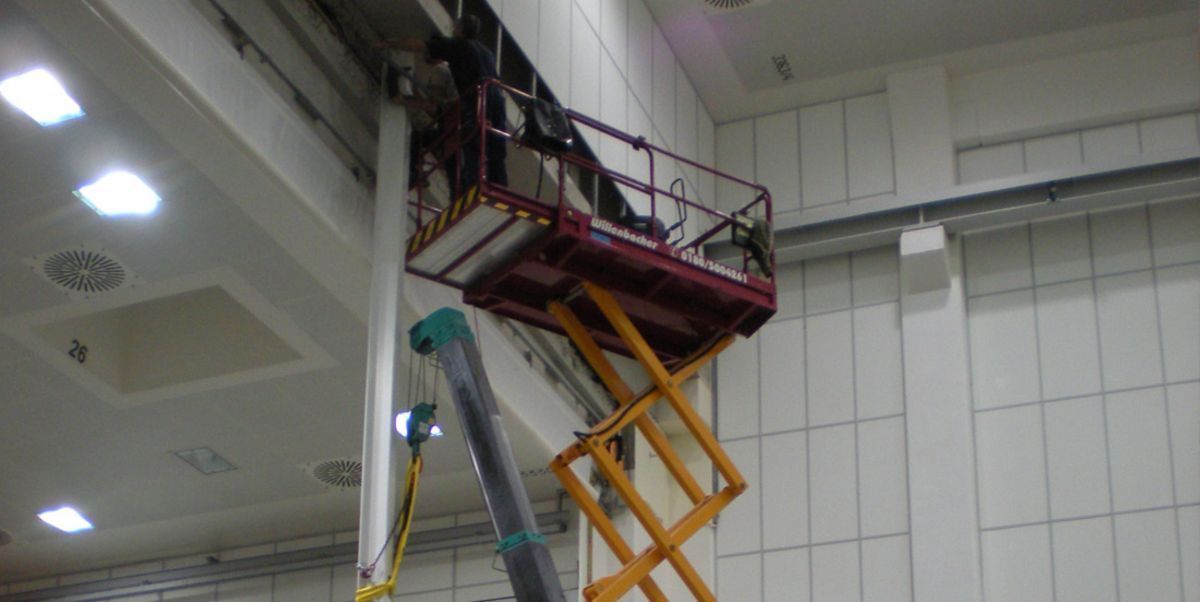

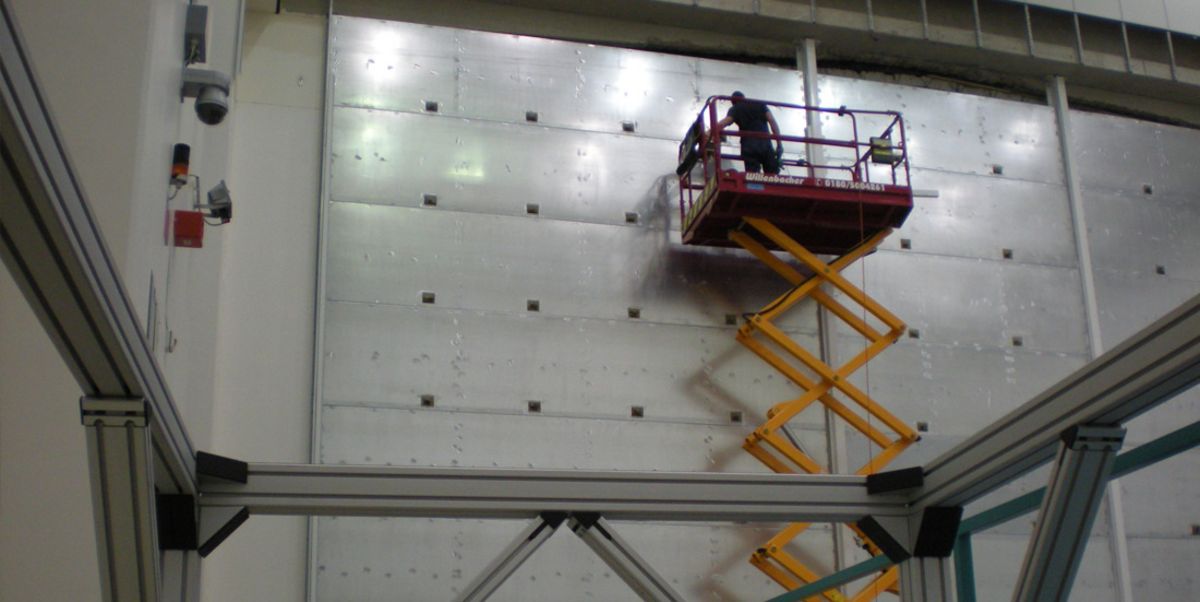

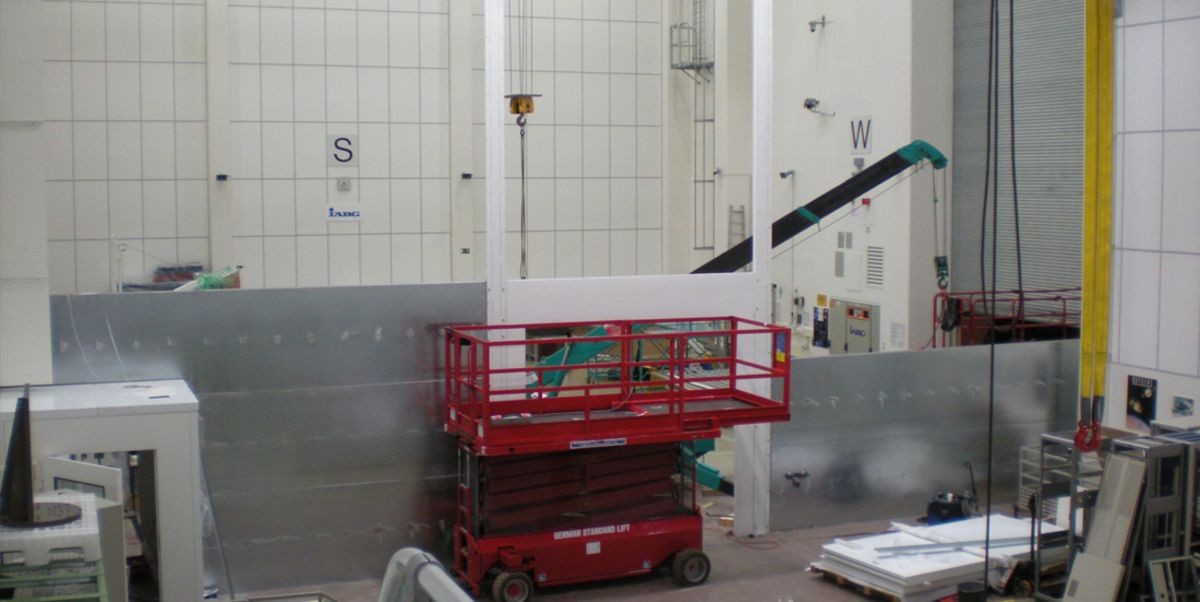

Ein zweigeteilter Testraum für Vibrationsprüfungen wurde mit einer schalldämmenden und schallabsorbierenden Trennwand ausgerüstet. Das Schallschutz-Trennwandsystem erhält ein Schallschutztor und eine Luftschleuse.

Beidseitig absorbierende Schallschutz Trennwand:
Der Aufbau der Schallschutz Trennwand ist 2-schalig mit Blechdicken von 1,5-2,5 mm – Einlage aus Masseplatten zur Entdröhnung sowie Schallschutz-Mineralwolleplatten

Zur Erhöhung des Absorptionsgrades wurden beidseitig noch zusätzliche Breitbandabsorber aus Melaminharzschaumstoff vollflächig verklebt. Die einzelnen Absorberplatten wurden im Verbund verlegt, im senkrechten Bereich erfolgt eine Fugenabdeckung mit passender T – Schiene.

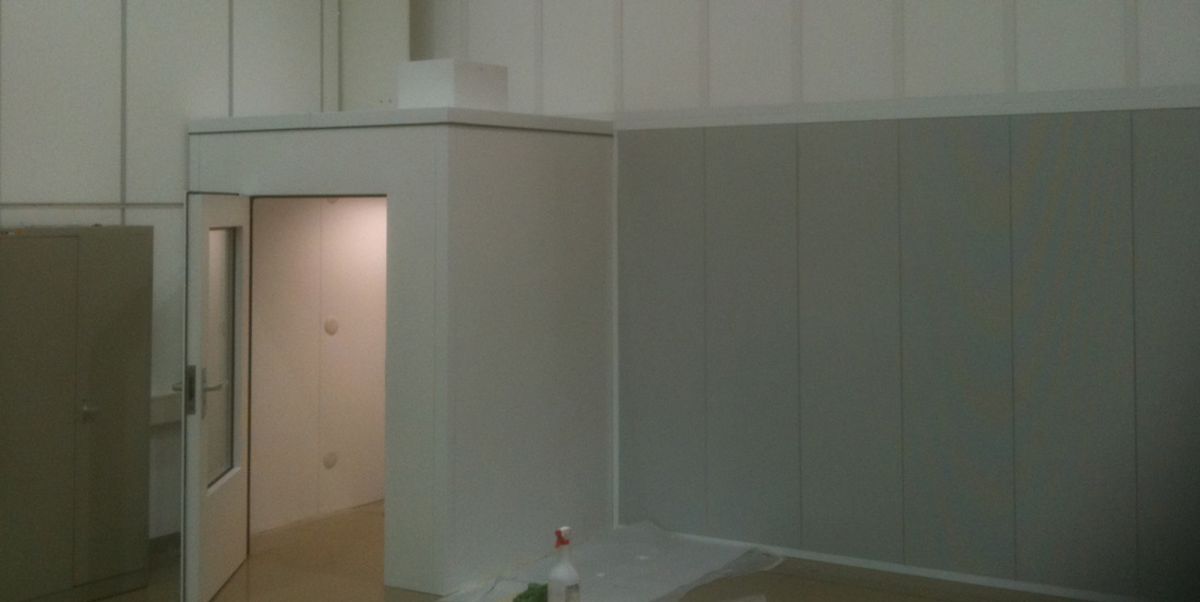

Luftschleuse:
Passend zum Wandsystem erstellte die Firma Metal-Con eine Luftschleuse bestehend aus Dach- und Wandelementen ohne zusätzliche Konstruktionsprofile mit 2 St Sichtfenstern 1000 x 1400 mm Verglasung Iso/VSG sowie mit 2 St Schallschutztüren mit Sichtfenster, Doppeldichtung mit absenkbarer Bodendichtung und Keiltreiberverriegelung.

Belüftung:
Die Zuluft erfolgt über zwei Zuluftöffnungen in Schall gedämmter Ausführung, im Dachbereich mit Überströmklappen versehen.
Die Abluft erfolgt mit einem Abluftventilator mit einem mind. Volumenstrom von 150 m³/h und Rohrkanal in den vorhandenen Abluftstrang.

Ausführung der Wand und der Schleuse:

  • Modulhaus-System Wand Redunoise®MH83
  • Wand in beidseitig akustischer Ausführung s.o.
  • Luftschleuse REDUNOISE®MH83C9002
  • 2 St Sichtfenstern 1000 x 1400 mm
  • Verglasung Iso/VSG
  • 2 St Schallschutztüren mit Sichtfenster
  • Doppeldichtung mit absenkbarer Bodendichtung
  • Keiltreiberverriegelung
  • Zu- und Abluft in schallgedämmter Ausführung s.o.

Die akustische Wirkung dieser Maßnahme ist > 35 dB


Schallabsorptionsgrad:

HZ125250500100020004000
%0,30,550,90,90,90,9
