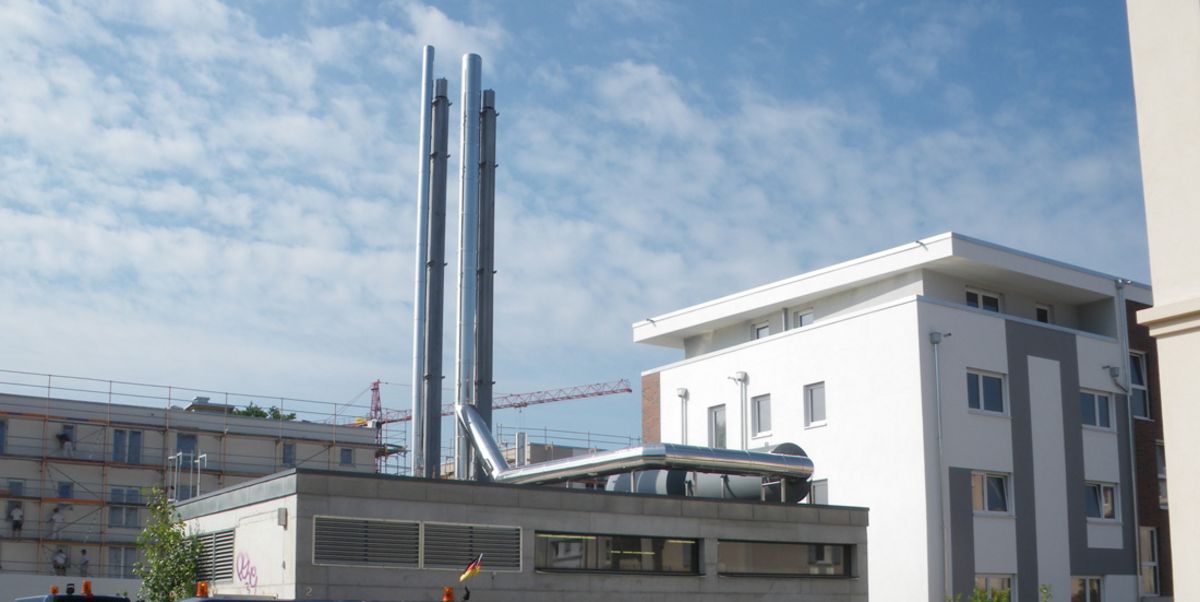

Schalldämpfer Blockheizkraftwerk

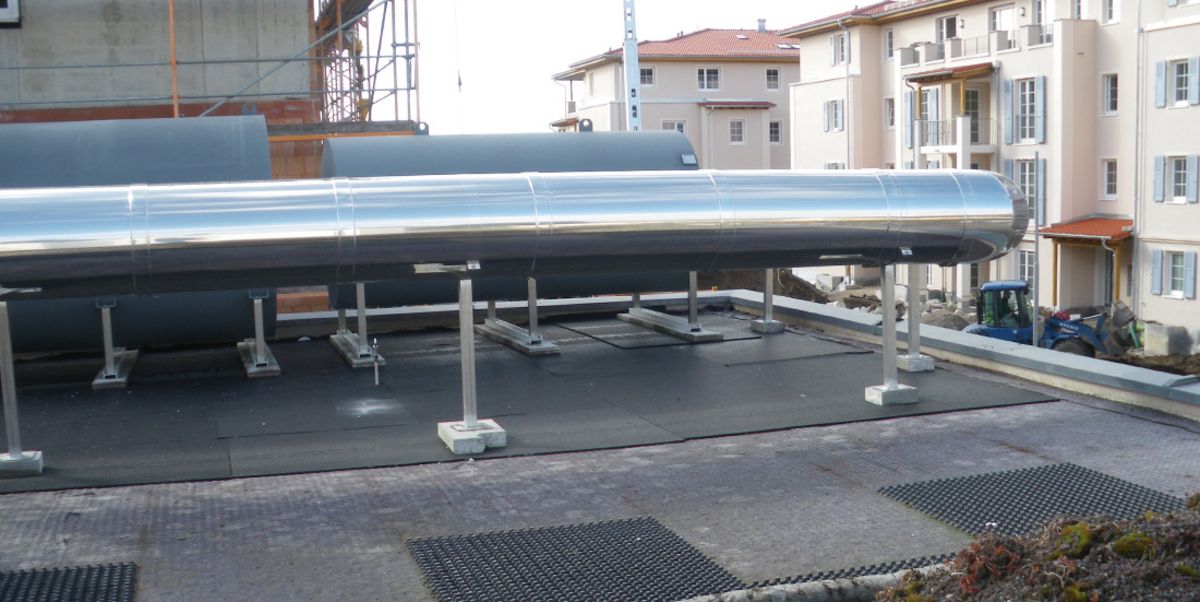

Für ein BHKW im Landkreis Emmendingen, wurden von der Firma Metal-Con. ein Rohrschalldämpfer mit Kern mit den Abmessungen: 1400 x 3100 mm
als Sekundärschalldämpfer geliefert, sowie ein Resonatorschalldämpfer mit den Abmessungen: 1800 x 2600 mm als Primärschalldämpfer.

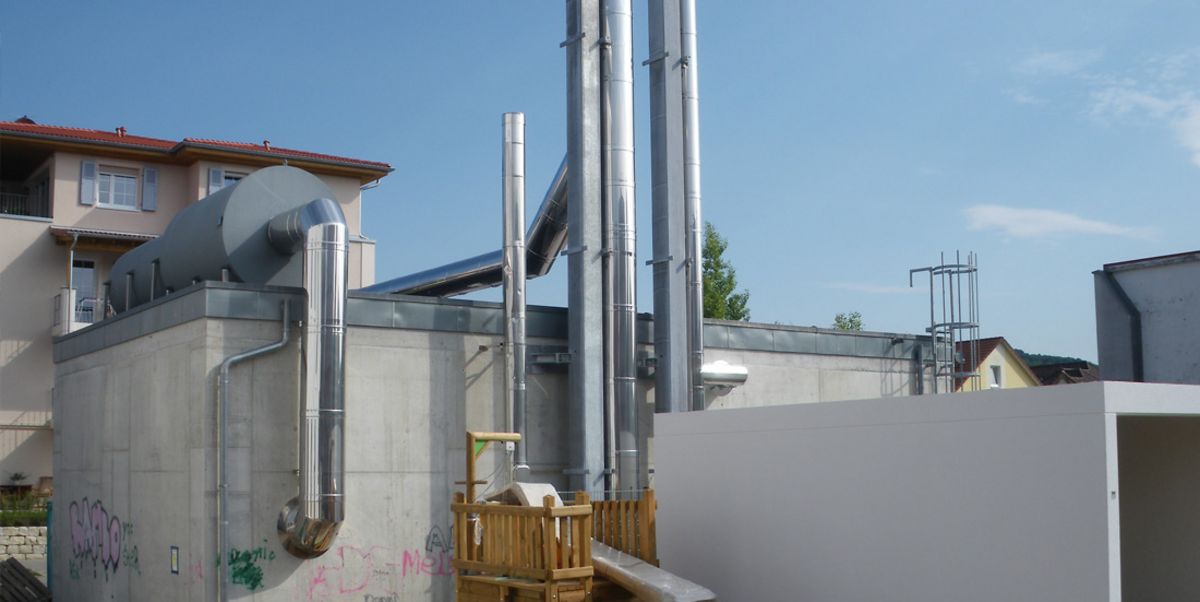

Die beiden SD stehen im 90° Winkel zueinander und sind mit einem Rohrwinkel ND 500 verbunden.
Sämtliche Verrohrungsarbeiten, Isolierarbeiten etc. erfolgten vom Auftraggeber.
Die Auslegung mit Ein- und Ausgangspegeln wurde im Vorfeld von der Firma Metal-Con durchgeführt. Der angestrebte max. Druckverlust beträgt 55 Pa.

Ausführung der Schalldämpfer:
Sekundärschalldämpfer

• Schalldämpfer – Rohrschalldämpfer mit Kern REDUNOISE®RSD500 als Sekundärschalldämpfer
• gem. Auslegung für Temp. 180° C Druck Eingang: 150 P Mengenleistung Abgas 3800 m³/h
• Absorber aus verz. Lochblech
• Inox – Nadelvlies und Hitzeresistente Basaltwolle
• Aufhängung 4 St Pratzen Lagebestimmung. Horizontal Montage 2 St Kranösen fest verschweißt
• Entwässerungsstutzen 1 ”
• Material: S235 verzinkt u. grundiert

Primärschalldämpfer

• Schalldämpfer – Resonatorschalldämpfer REDUNOISE®RNSD500 als Primärschalldämpfer
• gem. Auslegung für Temp. 180° C Druck Eingang: 150 Pa Mengenleistung Abgas 3800 m³/h
• Absorber aus gelochtem Stahlblech nach Lochplan RN in 2 Stufen incl. Schottbleche
• Inox – Nadelvlies
• Aufhängung 4 St Pratzen Lagebestimmung. Horizontal Montage 2 St Kranösen fest verschweißt
• Entwässerungsstutzen 1 ”
• Material: S235 verzinkt u. grundiert

Die akustische Wirkung dieser Maßnahme >52 dB(A) in 1 m
