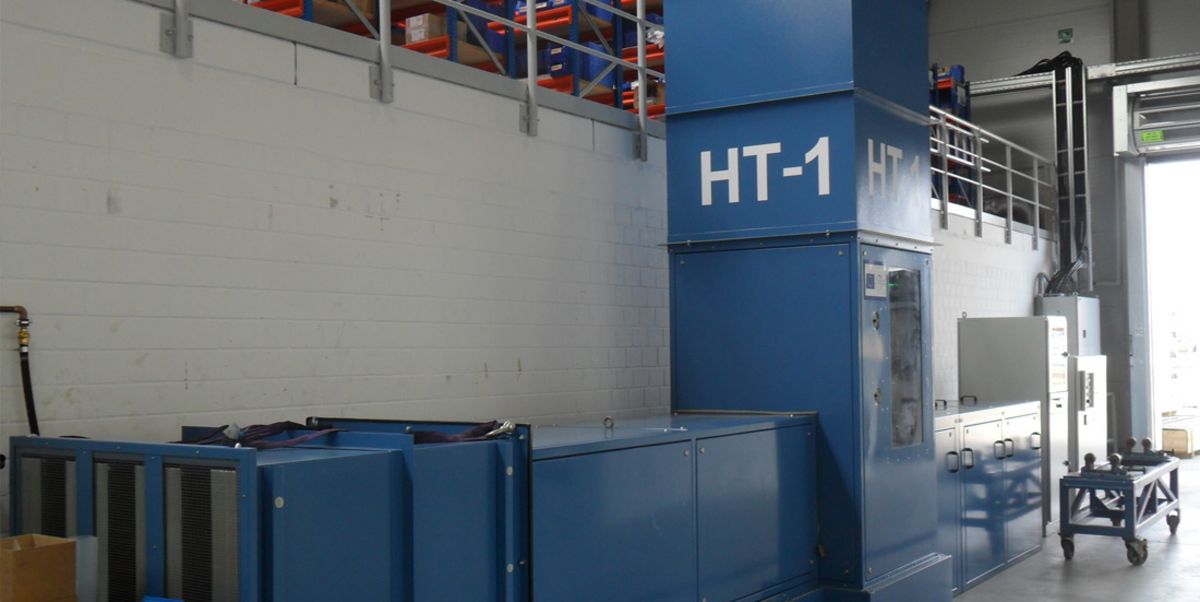

Nachträglicher Schallschutz für Prüfstand

Für ein Ölfeld-Serviceunternehmen, das zu unseren langjährigen Kunden zählt, setzten wir folgendes Schallschutzprojekt um:

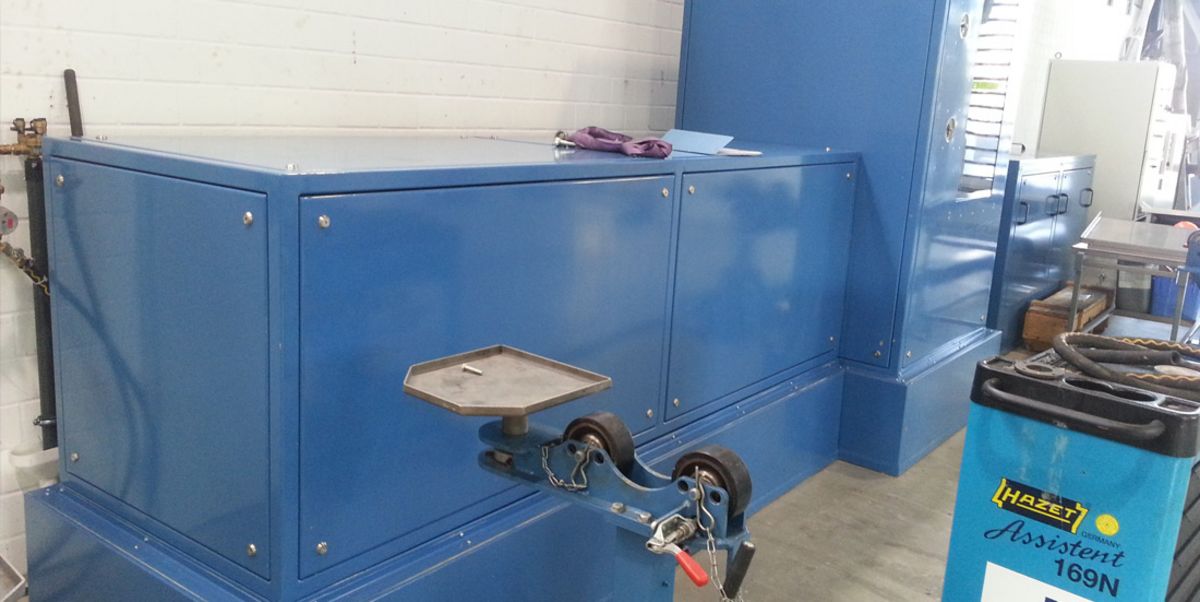

Um die Lärmemission eines vorhandenen Prüfstandes zu reduzieren, wurde die vorhandene 2-teilige Maschinenverkleidung, nachträglich Schall absorbierend ausgekleidet und abgedichtet.
Ferner wurde der Motor mit Getriebe mit einer Schallschutzhaube überbaut.
Die vorhandene Maschinenverkleidung besteht aus einer Rohrrahmenkonstruktion aus 40 mm Quadratrohr, der zur Aufnahme der Blechkassetten dient, die durch Drehverschlüsse leicht demontierbar sind. Die Innenseite der Blechkassetten wurden mit 40 mm dicken Mineralwollplatten, kaschiert mit einem schwarzen Faservlies als Rieselschutz, ausgefacht und mit einem 1,0 mm dickem verzinkten Lochblech abgedeckt.
Die Maschinenverkleidung wurde außerdem mit einem 400 mm hohen Schallschutz – Sockelprofil umbaut, der Maschinenverkleidung entsprechend angepasst, beschichtete im RAL Farbton 5015, bzw. gemäß Vorgabe vom Auftraggeber.
– 18 m² Schall absorbierende Auskleidung
– 10 m umlaufendes Sockelprofil, 400 mm
Die Maschinenverkleidungen wurden demontiert und in unserem Werk bearbeitet.

Die Schallschutzhaube besteht aus einer Rahmenkonstruktion mit eingelegten Schallschutzkassetten. Die Befestigung der Kassettenelemente erfolgt durch Verriegelung mit der Rahmenkonstruktion, für eine leicht De- und Remontage.

Ausführung der zusätzlichen Haube:

• Schallschutzhaube für Prüfstand Redunoise®RK83A
• Innenwand in schallabsorbierender Ausführung
• 2,5 mm Stahlblech mit Antidröhn – Belag
• Außenwand + Stahlkonstruktion in Pulvereinbrennlackierung nach Wunsch des Auftraggebers

Abmessungen zusätzl. Schallschutzhaube: Länge 2.200 mm Breite 1.000 mm Höhe 1.200 m

Akustische Leistungen:
Die Einfügungsdämmung der vorstehend beschriebenen Schallschutzhauben erreicht bei 250 Hz ca. 25 dB(A). Konstruktiv notwendige Kapselöffnungen bleiben unberücksichtigt.

Ähnliche Projekte

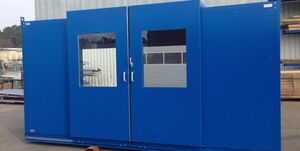

Schallschutz für Pumpenprüfstand

Schallschutzhauben

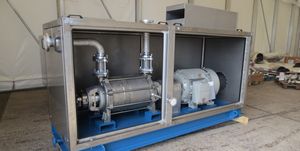

Schallschutz für Kompressor
